Glavne prednosti hitrotekočih rolo vrat KKSOFT (PVC)

Hitrotekoča rolo vrata KKSOFT (PVC) združujejo hitro odpiranje, natančno krmiljenje in robustno konstrukcijo za pogosto uporabljene prehode v proizvodnji, skladiščih in logistiki.

✓ Hitrost odpiranja: nastavljiva od 0,8 do 1,6 m/s.

✓ Servo pogonski sistem Powever.

✓ PLC krmiljenje z enkoderjem za natančno spremljanje položaja vrat.

✓ Mehki zagon in mehka zaustavitev.

✓ Ločeno nastavljanje hitrosti odpiranja in zapiranja.

✓ Robustna industrijska PVC zavesa.

✓ Horizontalne aluminijaste ojačitve za večjo stabilnost zavese.

✓ Povečana odpornost proti vetru z ustreznimi ojačitvami; dovoljena obremenitev je odvisna od izvedbe in pogojev montaže.

✓ Infrardeči varnostni sistem.

✓ Samodejno ponovno odpiranje ob zaznani oviri med zapiranjem.

✓ Možnost aktivacije z induktivno oziroma magnetno zanko.

✓ Možnost upravljanja s tipko, stikalom ali daljinskim upravljalnikom.

✓ Samodejno časovno zapiranje.

✓ Pocinkana nosilna konstrukcija.

✓ Eloksirani aluminijasti elementi.

✓ Tesnjenje ob straneh in pri tleh.

✓ Omejevanje vdora prahu in insektov.

✓ Možnost zamenjave poškodovanega segmenta zavese.

✓ Možnost ročnega odpiranja ob izpadu električne energije.

✓ Temperaturno območje pogonskega sistema: približno od −30 °C do +50 °C.

Hitrost in krmiljenje hitrotekočih rolo vrat KKSOFT (PVC)

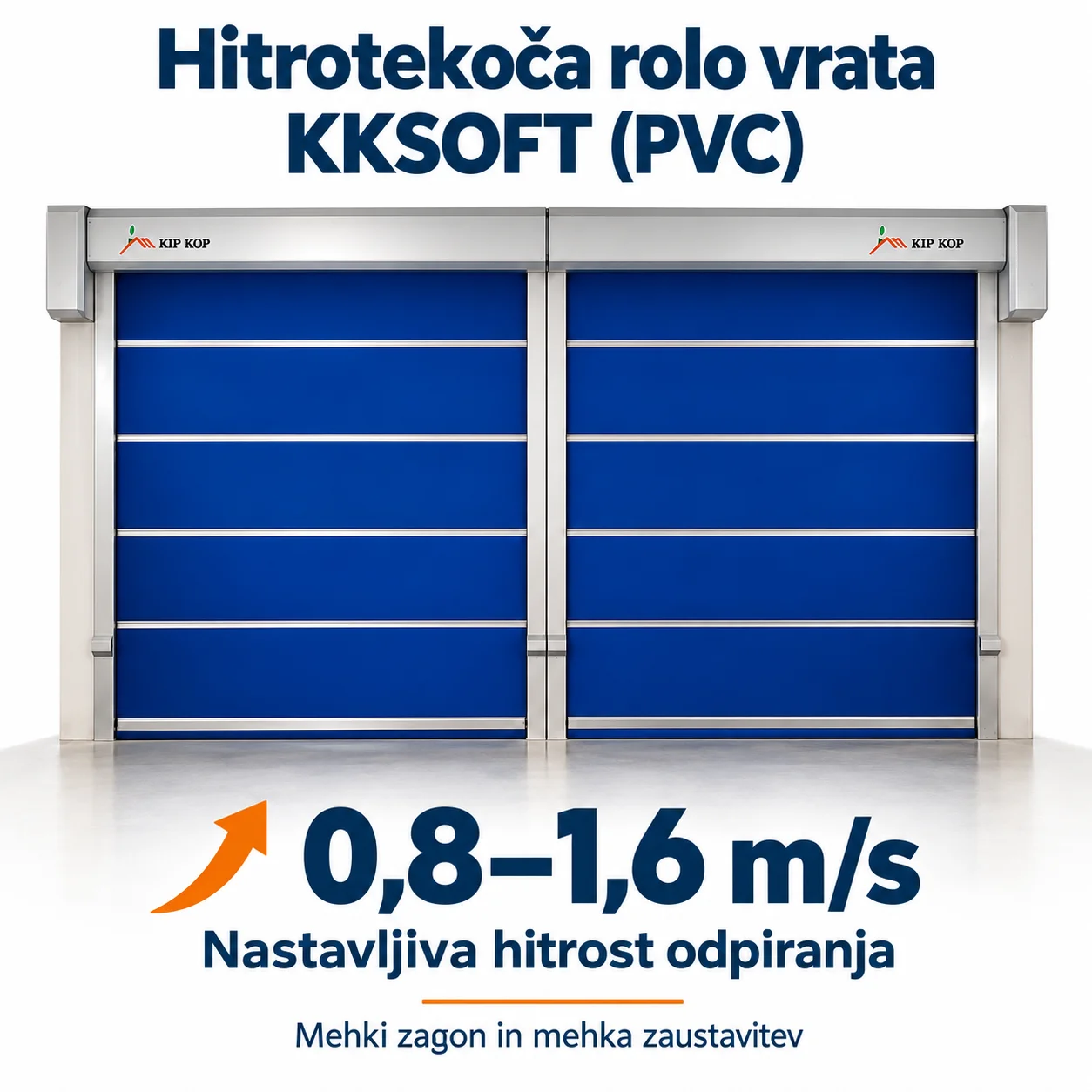

Hitrotekoča rolo vrata KKSOFT (PVC) omogočajo nastavljivo hitrost odpiranja od 0,8 do 1,6 m/s. Hitrost delovanja se prilagodi načinu uporabe in prometu skozi odprtino, na primer prehodom zaposlenih, viličarjev ali drugih transportnih sredstev.

Sistem združuje servo krmiljenje Powever, PLC krmilnik in enkoder. Enkoder spremlja položaj vrat ter omogoča natančno nastavitev zgornjega in spodnjega končnega položaja. Mehki zagon in mehka zaustavitev omogočata enakomerno gibanje ter zmanjšujeta mehanske obremenitve.

Krmiljenje omogoča:

✓ Nastavitev hitrosti odpiranja v območju 0,8–1,6 m/s.

✓ Ločeno nastavitev hitrosti zapiranja.

✓ Nastavitev pospeševanja in zaviranja.

✓ Natančno nastavitev hoda ter končnih položajev vrat.

✓ Nastavitev časa samodejnega zapiranja.

✓ Zapiranje z zunanjim ukazom in prilagoditev delovanja procesu v objektu.

Krajši čas odprtega prehoda pomaga omejiti izmenjavo zraka med prostori oziroma med objektom in zunanjim okoljem ter zmanjševati toplotne izgube.

Dimenzije in montaža hitrotekočih rolo vrat KKSOFT (PVC)

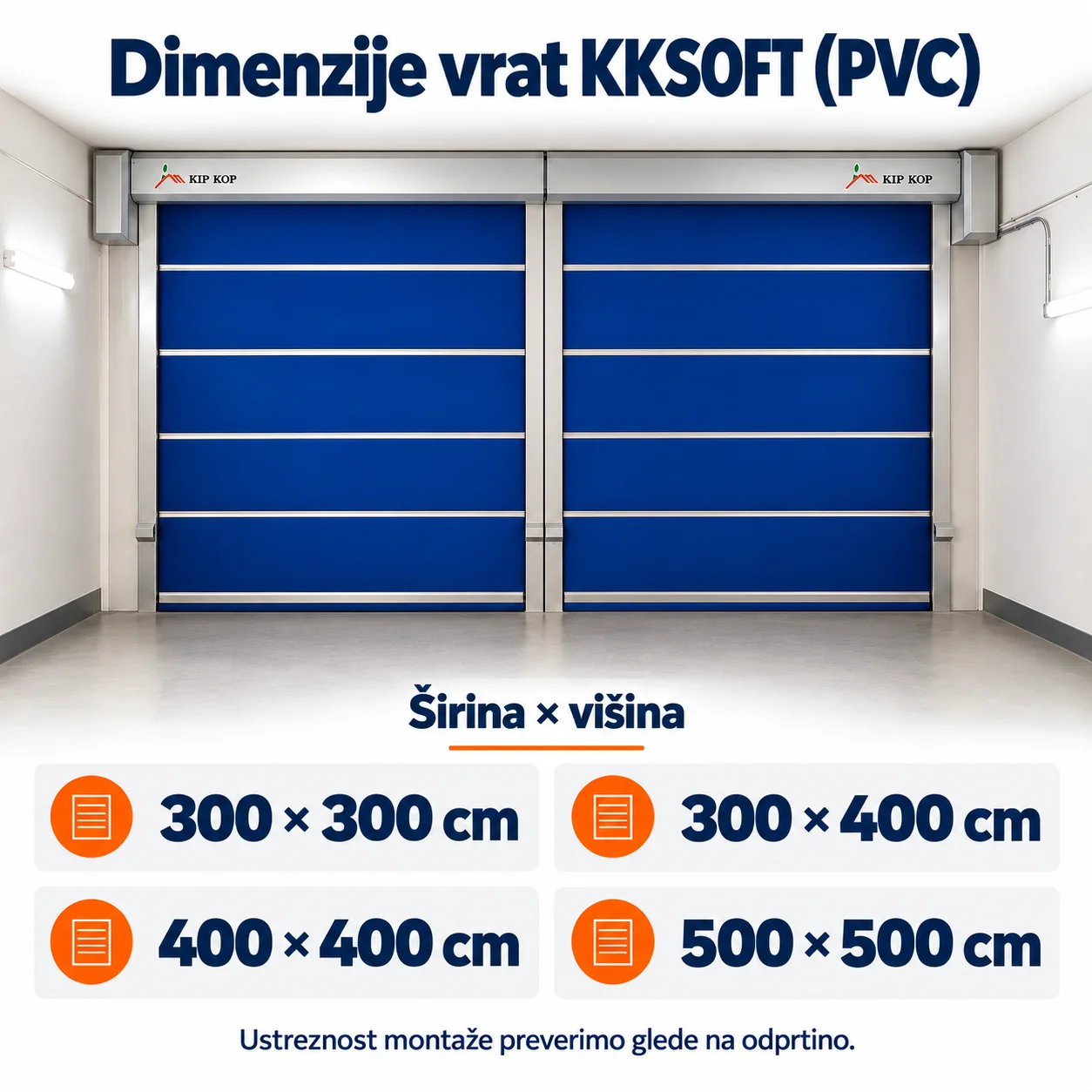

Hitrotekoča rolo vrata KKSOFT (PVC) so na voljo v naslednjih dimenzijah (širina × višina):

- 300 × 300 cm — 3 × 3 m

- 300 × 400 cm — 3 × 4 m

- 400 × 400 cm — 4 × 4 m

- 500 × 500 cm — 5 × 5 m

Vrata se izdelajo tudi po meri odprtine. Navedene dimenzije ne predstavljajo najmanjših ali največjih možnih mer; ustreznost drugih dimenzij se preveri za posamezen objekt.

Pred izbiro in montažo preverimo:

✓ Širino in višino odprtine ter prostor nad njo in ob straneh.

✓ Pogoje za pritrditev nosilne konstrukcije.

✓ Notranjo ali zunanjo montažo.

✓ Pogostost odpiranja in predvideno število dnevnih ciklov.

✓ Vrsto in velikost transportnih sredstev, ki bodo prehajala skozi vrata.

✓ Temperaturne pogoje in izpostavljenost vetru.

✓ Želeni način aktivacije ter potrebe po tesnjenju.

Pri KIP KOP na podlagi mer, fotografij in pogojev uporabe pripravimo ustrezno izvedbo. Potrebni montažni prostor in pritrditev se določita za konkretno dimenzijo vrat in objekt.

Varnost in načini odpiranja hitrotekočih rolo vrat KKSOFT (PVC)

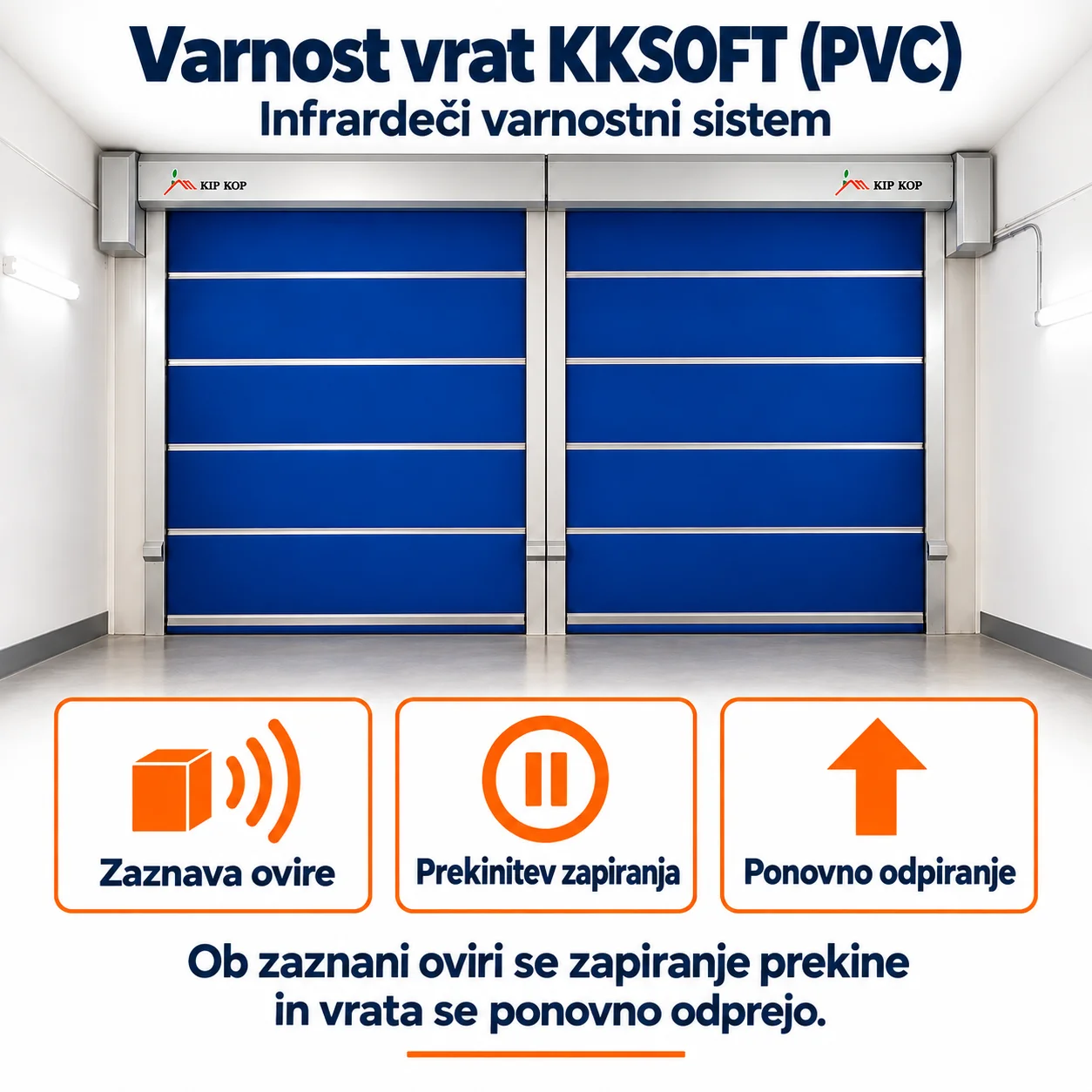

Hitrotekoča rolo vrata KKSOFT (PVC) so opremljena z infrardečimi varnostnimi senzorji. Če senzor med zapiranjem zazna osebo, vozilo ali drugo oviro, krmiljenje prekine spuščanje in sproži ponovno odpiranje vrat. Varnostni sistem uporablja napajanje 24 V DC.

Način odpiranja prilagodimo prometu in delu v objektu:

✓ Induktivna oziroma magnetna zanka: zazna prihod vozila in sproži samodejno odpiranje; praktična rešitev za viličarski promet.

✓ Stenska tipka: odpiranje s pritiskom na tipko ob prehodu.

✓ Ročno stikalo: upravljanje vrat z namenskim stikalom.

✓ Daljinski upravljalnik: sprožitev odpiranja na daljavo.

✓ Zunanji kontakt oziroma signal: odpiranje na ukaz povezane naprave.

✓ Povezava z avtomatizacijskimi sistemi: vključitev vrat v delovni proces objekta.

Pri izbiri aktivacije upoštevamo, ali prehod uporabljajo predvsem pešci, viličarji ali druga vozila. Induktivna zanka je namenjena zaznavanju vozil; zaščito ob zaznani oviri med zapiranjem zagotavljajo varnostni senzorji.

Materiali hitrotekočih rolo vrat KKSOFT (PVC)

Hitrotekoča rolo vrata KKSOFT (PVC) združujejo poliestrsko tkanino s PVC prevleko, pocinkano jeklo in eloksiran aluminij. Posamezni materiali so uporabljeni glede na funkcijo posameznega dela vrat.

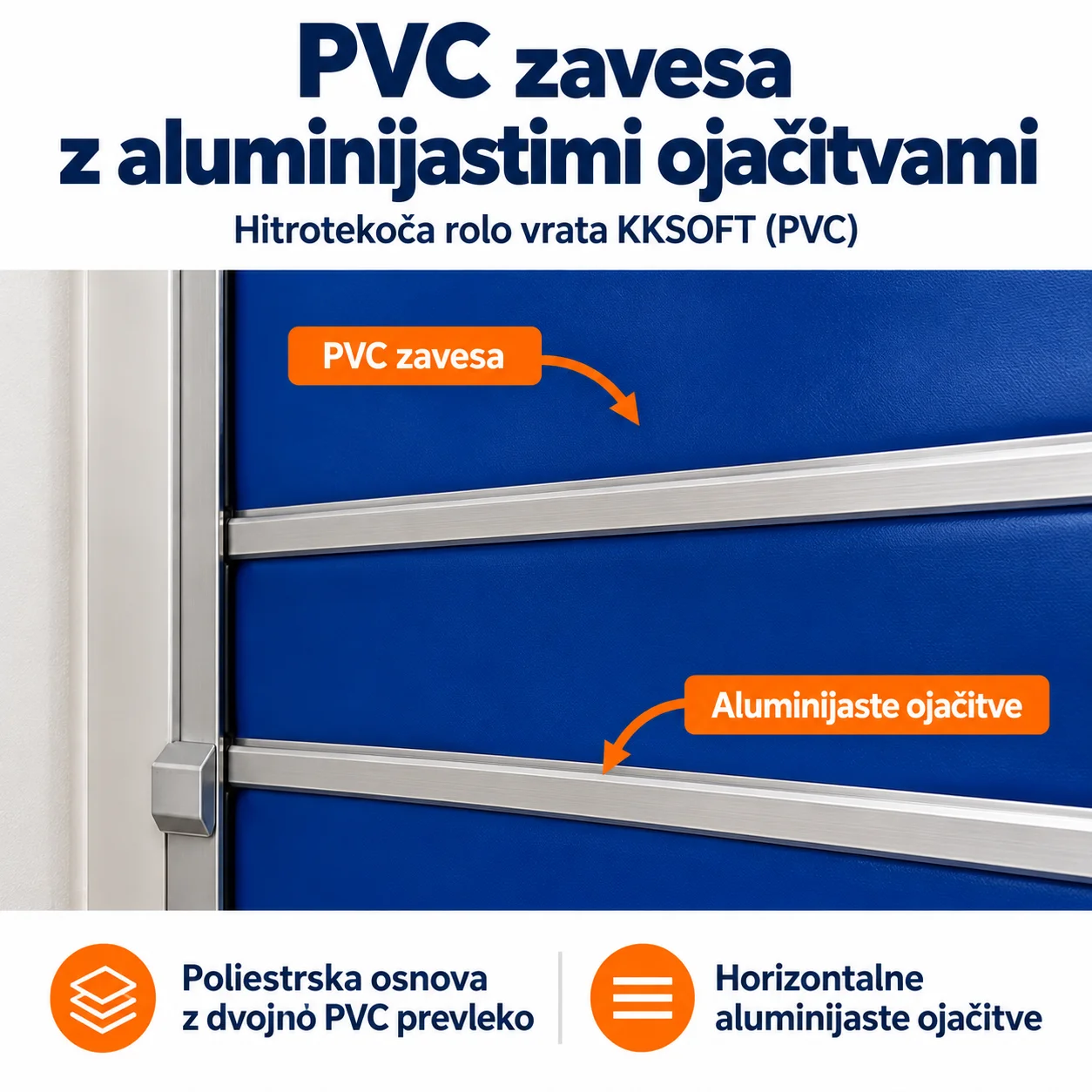

✓ Poliestrska industrijska tkanina z dvoslojno PVC prevleko: gibljiva zavesa, ki zapira odprtino in se pri odpiranju navije nad njo.

✓ Ojačano pocinkano jeklo: nosilni okvir, ki zagotavlja mehansko stabilnost konstrukcije. Pocinkanje ščiti jeklo pred korozijo.

✓ Pocinkana pločevina: zgornji zaščitni pokrov sistema.

✓ Eloksiran aluminij: horizontalne ojačitve v zavesi in drugi aluminijasti elementi. Eloksiranje zagotavlja površinsko zaščito aluminija.

ALUMINIJSKE OJAČITVE ZA VEČJO STABILNOST

V zaveso so vgrajene horizontalno razporejene aluminijske ojačitve, ki povečujejo togost in stabilnost plašča.

Tehnični podatki aluminijskih ojačitev:

• debelina stene najmanj 2,5 mm,
• skupna debelina profila najmanj 15 mm,
• širina profila najmanj 58 mm.

Aluminijske ojačitve povečujejo odpornost vrat proti vetrovnim obremenitvam in zagotavljajo bolj stabilno delovanje tudi pri večjih dimenzijah vrat.

Odpornost aluminijskih ojačitev je predvidena za hitrosti vetra do približno 30 m/s, pri čemer je končna dovoljena obremenitev vedno odvisna od dimenzije vrat, načina montaže in pogojev na konkretnem objektu.

ROBUSTNA POCINKANA JEKLENA KONSTRUKCIJA

Nosilna konstrukcija hitrotekočih vrat KKSOFT je izdelana iz ojačanega pocinkanega jekla.

Minimalna dimenzija glavnega okvirja znaša:

• 140 × 130 mm.

Pocinkana izvedba zagotavlja dobro zaščito pred korozijo, visoko mehansko stabilnost in dolgo življenjsko dobo.

Vsi aluminijasti elementi so eloksirani.

Konstrukcija je zasnovana modularno in omogoča enostaven dostop do posameznih komponent pri rednem vzdrževanju ali servisu.

Montaža sistema je zasnovana brez varjenja na objektu. Posamezni elementi se povezujejo s standardiziranimi vijaki, kovicami in drugimi mehanskimi pritrdilnimi elementi.

PVC zavesa in vzdrževanje hitrotekočih rolo vrat KKSOFT (PVC)

PVC zavesa sistema KKSOFT je namenjena intenzivni industrijski uporabi. Odlikujejo jo dobra mehanska odpornost ter odpornost proti zunanjim vplivom in UV-sevanju.

✓ Visokofrekvenčno varjeni spoji: omogočajo močne, enakomerne in estetsko izdelane povezave med posameznimi deli zavese.

✓ Segmentna zasnova: ob lokalni poškodbi praviloma ni potrebna menjava celotne zavese, temveč se lahko zamenja samo poškodovani segment.

✓ Lažje popravilo: zamenjava posameznega segmenta lahko zmanjša stroške popravila in skrajša čas servisnega posega.

Možnost delne zamenjave je posebej uporabna pri prehodih z intenzivnim transportom, kjer lahko pride do lokalnih poškodb zavese. Obseg popravila se določi glede na mesto in obseg poškodbe.

Servo pogon hitrotekočih rolo vrat KKSOFT (PVC)

Hitrotekoča rolo vrata KKSOFT (PVC) so opremljena s servo motorjem Powever z ločenim reduktorjem. Pogon omogoča natančno regulacijo gibanja in hitro odzivnost pri pogosti industrijski uporabi.

Tehnične lastnosti pogona:

✓ Moč motorja: 0,75–1,5 kW.

✓ Električno napajanje: 380 V / 50 Hz.

✓ Temperaturno območje pogona: približno od −30 °C do +50 °C.

✓ Vgrajena zavora: ohranja položaj vrat ob prekinitvi električnega napajanja.

✓ Zasilno odpiranje: možnost ročnega odpiranja ob izpadu električne energije.

Servo tehnologija omogoča natančno pozicioniranje, enakomerno pospeševanje in mehko ustavljanje. S tem zmanjšuje mehanske obremenitve ter prispeva k tišjemu delovanju sistema.

Navedeno temperaturno območje velja za pogonski sistem. Ustreznost celotnih vrat za temperaturne pogoje na objektu se preveri pri izbiri izvedbe.

Konstrukcija in ojačitve hitrotekočih rolo vrat KKSOFT (PVC)

Nosilni okvir sistema KKSOFT je ojačan, v PVC zaveso pa so vgrajene horizontalne aluminijaste ojačitve. Te povečujejo togost in stabilnost zavese ter prispevajo k stabilnejšemu delovanju pri večjih dimenzijah vrat.

Dimenzije konstrukcijskih elementov:

✓ Glavni nosilni okvir: najmanj 140 × 130 mm.

✓ Debelina stene aluminijaste ojačitve: najmanj 2,5 mm.

✓ Skupna debelina profila ojačitve: najmanj 15 mm.

✓ Širina profila ojačitve: najmanj 58 mm.

✓ Premer glavne pogonske osi: 30 mm.

Modularna konstrukcija omogoča dostop do posameznih komponent pri vzdrževanju in servisu. Elementi se povezujejo s standardiziranimi vijaki, kovicami in drugimi mehanskimi pritrdili, zato je montaža zasnovana brez varjenja na objektu.

Tesnjenje in vetrovne obremenitve hitrotekočih rolo vrat KKSOFT (PVC)

Stranska ščetkasta tesnila in obtežen, prilagodljiv spodnji rob pomagajo omejiti prepih ter vdor prahu, insektov in drugih nečistoč. Spodnji rob zavese se lahko prilagodi manjšim neravninam tal, tesnjenje pa zmanjšuje izmenjavo zraka med ločenimi območji.

Podatki o vetrovnih obremenitvah:

✓ Osnovna deklarirana odpornost zavese: 180 N/m².

✓ Aluminijaste horizontalne ojačitve: povečujejo stabilnost zavese; zanje je navedena odpornost pri hitrosti vetra do približno 30 m/s.

Podatka se nanašata na različna dela sistema in ne predstavljata enakovrednih oznak odpornosti celotnih vrat. Končna dovoljena obremenitev je odvisna od dimenzij vrat, načina montaže in pogojev na objektu.

Pri zunanji montaži preverimo:

✓ Velikost odprtine in orientacijo objekta.

✓ Izpostavljenost vetru in višino objekta.

✓ Lokalne vetrovne razmere.

✓ Način pritrditve nosilne konstrukcije.

Pri KIP KOP za zahtevnejše zunanje postavitve pred določitvijo izvedbe preverimo pogoje na objektu.

Področja uporabe hitrotekočih rolo vrat KKSOFT (PVC)

Hitrotekoča rolo vrata KKSOFT (PVC) so namenjena industrijskim objektom s pogostimi prehodi ljudi, vozil in blaga. Uporabljajo se za povezovanje ali ločevanje delov objekta, kjer sta pomembna hiter pretok in omejevanje izmenjave zraka.

✓ Proizvodne hale in industrijski obrati: ločevanje posameznih delov proizvodnje in povezovanje delovnih območij.

✓ Skladišča: prehodi med skladiščnimi prostori ter povezava s proizvodnjo.

✓ Logistični in distribucijski centri: pogosto uporabljeni prehodi pri premikanju blaga.

✓ Servisne delavnice: dostop med delovnimi in drugimi območji objekta.

✓ Notranji industrijski prehodi: ločevanje prostorov z različnimi pogoji uporabe.

✓ Prehodi za viličarje: možnost samodejnega odpiranja ob prihodu vozila z induktivno zanko.

✓ Nakladalna območja in manipulativne površine: prehodi pri pretovarjanju in notranjem transportu.

✓ Prostori z nadzorovano temperaturo: krajši čas odprtega prehoda pomaga omejiti izmenjavo zraka.

✓ Območja, kjer je pomembna čistoča: zmanjševanje vdora prahu in prenosa nečistoč med prostori.

Pri objektih z velikim številom dnevnih prehodov lahko ustrezno izbrana izvedba izboljša pretočnost transporta in zmanjša potrebo po ročnem upravljanju. KIP KOP izbiro vrat prilagodi načinu uporabe in pogojem na konkretnem objektu.
